空圧ダブルダイヤフラムポンプ

薬品及び腐食物用Teflon® PTFE 又は UHMW (PE) AODDポンプ

White Knight PSB100 AODD Chemical Delivery Pumps

PSBシリーズ 空圧ダブルダイヤフラム(AODD)ポンプは、高純度薬品の配送、供給、及び搬送用Teflon® PTFE及びPFA流路を特長としています。これらのポンプは、95 lpmの流量、0.55MPa(80 psi)の空気圧で動作可能です。PSBシリーズポンプは、旧式の薬品配送ポンプにそのまま使用できる交換レトロフィットです。

2年間保証
PSB シリーズ仕様書
White Knight High-Purity Pneumatic Double-Diaphragm Pumps

PSDシリーズ 空圧ダブルダイヤフラム(AODD)ポンプは、優れた性能、最適化された効率、容易な保守、及び低騒音を提供します。リークのない防氷設計は、腐食性または有毒液体、粘性流体、及びスラリーを活用するアプリケーションにおいて、安定した、確実で安全な動作を提供しています。

1年間保証

保守はデューティーサイクルによって必要となる場合があります。

PSD シリーズ仕様書

AODDポンプ仕様比較

ポンプモデル
加工設計
PTFE/PFA流路
さねはぎシールが
最大流量
95 lpm (25 gpm)
14 lpm 3.6 gpm)
28 lpm (7.4 gpm)
63 lpm (16.6 gpm)
142 lpm (37.5 gpm)
372 lpm (98.3 gpm)
液体入口と出口の接続部
Disk or
WK Fittings
1/4 in. NPT
1/4 in. BSP
3/8 in. NPT
3/8 in. BSP
1/2 in. NPT
1/2 in. BSP
1 in. NPT
1 in. BSP
1-1/2 in. NPT
1-1/2 in. BSP
流路
PTFE/PFA流路
PTFE/PFA流路
PTFE/PFA流路
PTFE/PFA流路
PTFE/PFA流路
PTFE/PFA流路
最高供給圧力
5.5 Bar (80 psi)
7 Bar (100 psi)
7 Bar (100 psi)
7 Bar (100 psi)
7 Bar (100 psi)
7 Bar (100 psi)
最小立ち上げ空気圧
1.4 Bar (20 psi)
1.4 Bar (20 psi)
1.4 Bar (20 psi)
1.4 Bar (20 psi)
1.4 Bar (20 psi)
1.4 Bar (20 psi)
最高気温/流体温度
100°C (212°F)
100°C (212°F)
100°C (212°F)
100°C (212°F)
100°C (212°F)
100°C (212°F)
吸込揚程*
3 m (10 ft.)
9.5 m (31 ft.)
9.5 m (31 ft.)
9.5 m (31 ft.)
9.5 m (31 ft.)
9.5 m (31 ft.)
重量
15.7 kg (34.7 lbs.)
1.4 kg (3.0 lbs)
3.1 kg (6.8 lb.)
9.0 kg (19.8 lbs.)
18.2 kg (40.1 lbs.)
43.2 kg (95.2 lbs)
エアの接続
1/2 in. FNPT
1/8 in. FNPT
1/8 in. FNPT
1/4 in. FNPT
1/4 in. FNPT
1/4 in. FNPT
間保証
2年間保証
1年間保証
1年間保証
1年間保証
1年間保証
1年間保証

*構成により異なる場合があります。 吸込揚程は時間の経過とともに軽減します。 推奨設置高さは、ソースより1m未満。 詳細につきましてはサポートにお問い合わせください。

ポンプ性能 と 寸法

PSB100 性能曲線

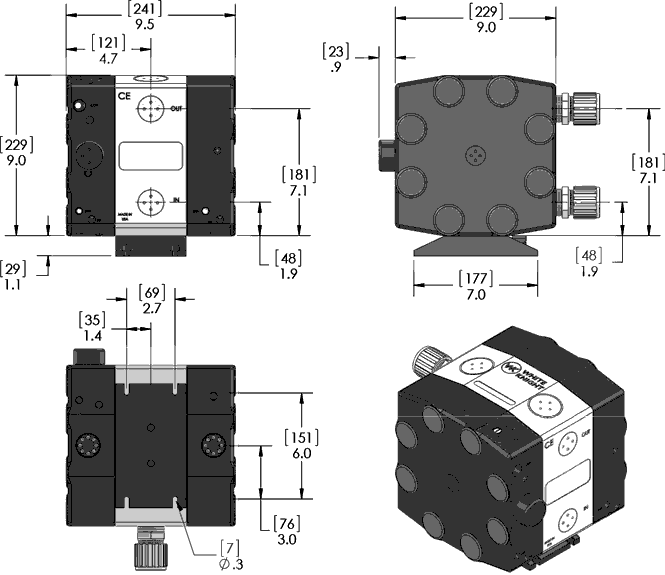

PSB100 寸法

インチ(ミリメートル)単位の寸法

PSD04 性能曲線

PSD04 寸法

インチ(ミリメートル)単位の寸法

PSD04寸法のダウンロード(PDF)

PSD06 性能曲線

PSD06 寸法

インチ(ミリメートル)単位の寸法

PSD06寸法のダウンロード(PDF)

PSD08 性能曲線

PSD08 寸法

インチ(ミリメートル)単位の寸法

PSD08寸法のダウンロード(PDF)

PSD16 性能曲線

PSD16 寸法

インチ(ミリメートル)単位の寸法

PSD16寸法のダウンロード(PDF)

PSD24 性能曲線

PSD24 寸法

インチ(ミリメートル)単位の寸法

PSD24寸法のダウンロード(PDF)

高純度空圧ダイヤフラムポンプと高純度薬液搬送ポンプの比較

White Knightの薬品配送ポンプは、最適な薬品相溶性を提供するTeflon® PTFE及びPFA流路を特長としています。これらは、金属やOリングを内蔵していないので、腐食、汚染、及びリークを解消しています。これらは、熱を発生するインペラーやモータを内蔵していません。また、これらは吸込揚程を提供し、デッドヘッド時に待機、そして介入なしに確実に再起動することができます。

  • 金属やエラストマーOリングは使用していません
  • モータ未使用のため温度上昇なし
  • 安定した温度を維持
  • 最高流量140 lpm
  • 最高圧力0.7MPa(100 psi)
  • 最高温度210℃
薬液搬送ポンプの比較
White Knight PSA060 PSA140 Chemical Pumps
White Knight 閉ループポンプシステム

高純度閉ループポンプシステム

安定した温度、デッドヘッド、及び吸込揚程を提供する金属を全く使用しない閉ループ制御システムを使用して、ラミナーフローや安定した圧力を自動的に維持します。

White Knightの閉ループシステムは、高純度薬品処理及び配送に完璧な制御を提供しています。これらは、プロセス自動化を簡素化し、お客様の時間と資源を節約するだけでなく、高価な圧力システムを不要にすることでコストを大幅に削減しています。

  • 最高流量140 lpm
  • 最高圧力0.7MPa(100 psi)
  • 最高温度210℃
  • 安定した温度を維持
  • 金属を使用していないので腐食がないため汚染の可能性を解消
  • エラストマーOリング未使用、リークなし、増し締め不要
  • モータ未使用のため温度上昇なし
  • 羽根車を使用していないためマイクロバブル発生なし
